ColorEdge CG243W-B

ColorEdge CG243W-Bは、広色域対応や独自回路によるムラを抑えた表示はもちろん、RGB各色の諧調が理想のガンマ値となるよう、1台、1台を工場出荷時に調整済。これによって、プロに求められる厳密な色再現が可能です。さらにCG243W-Bは次世代インターフェイスであるDisplayPortを装備し、10bit入力に対応。10bit表示時には、最大約10億7374万色を表示することができ、さらに豊かな色再現、階調表現を実現しました。また低色度変位のIPSパネル、3D-LUT、輝度・色度安定回路を搭載するなど、各所に画質向上の新技術を導入しており、撮影、制作、印刷など全てのプロフェッショナルワークに最適です。

ColorEdgeはモニター内部の設定を調整することで直接モニターの色表示を調整するハードウェア・キャリブレーションに対応しています。ハードウェアによる調整を行なうことで作業者のスキルなどに左右されない、精度の高い安定したキャリブレーションで印刷物とのカラーマッチングを実現できます。

手軽にキャリブレーションを実行できる専用ソフトウェアColorNavigatorを標準添付。専用ソフトウェアを使用することで、モニター内部回路を調整し表示状態を整えるため、画質を劣化させることなく精度の高いキャリブレーションが行えます。また、色弱者の見分けにくい色の組み合わせをシミュレーションできるUniColor Proにも対応しました。

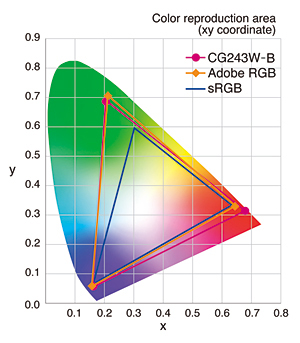

一般的な液晶モニターがサポートする色域を大きく超えるAdobe RGBカバー率98％の色域を表示可能です。Adobe RGBの色域で撮影したデジタル一眼レフカメラの画像データをそのまま表現することができ、正しい色を参照しながら編集・加工作業を行えます。またsRGBや印刷業界の基準色であるJMPAカラー、Japan Colorの色域もサポートしているため、デバイス間の厳密なカラーマッチングやカラーマネージメントシステムの構築が可能になります。 CG243W-Bは、映像信号規格であるNTSC比も102％をサポートしています。

CG243W-Bは、画面を表示してから短時間で輝度を安定させる「輝度ドリフト補正機能」や、バックライトの輝度をセンサーで検出し、経時変化によるブライトネスの変化をつねに補正する「ブライトネス自動制御機能」といった、EIZOの特許技術である調光機能を採用しています。

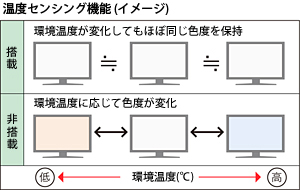

さらに、自社独自開発の制御ICチップ (ASIC)に、新たに温度センシング機能を搭載。周囲の温度による色度変化を抑えています。また輝度の変化に伴う色度変化を抑える色度補正機能も搭載し、常に安定した表示を実現しています。システム起動直後でも、短時間で正しい色環境を実現することはもちろん、高品質を長期間、安心してお使いいただける機能が備わっています。

画像処理において特定の色をRGB立体上で個別に調整できる3D-LUTに対応し、より正確なグレースケールや色の表示が可能になり加法混色性が向上しました。
※特許出願中

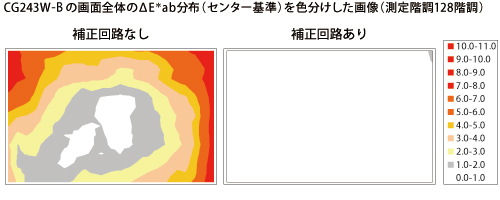

一般的な液晶パネルでは、画面の部分ごとの輝度や色度のムラを避けられず、厳密には、正しい色再現を妨げることもありました。これに対しCG243W-Bでは独自のデジタルユニフォミティ補正回路を搭載。輝度と色度を画面の各ポイントにて測定し、画面全体で均一になるように補正しています。これにより、輝度や色度のムラに影響されない、さらに高精度な色再現環境を提供します。

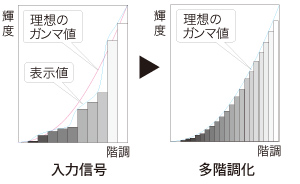

ColorEdgeシリーズ最高峰のASIC（特定用途向けIC)を搭載。このASICにより、内部16bit演算処理による正確で滑らかな階調表現はもちろんのこと、低階調部分のLUT(ルックアップテーブル）をコントロールすることで低階調部分のシャドウ部でも高い視認性を獲得。より細やかな階調表現で画像に映る対象の質感を豊かな色表現とともにリアルに表現しています。

動画表示性能を高めるために、液晶テレビなどに用いられるオーバードライブ回路を採用。中間階調の応答速度5ms（※）を実現し、動きの速いシーンにおける残像感を大幅に低減。白とびや黒つぶれを抑え、ストリーミングやDVDなどの動画像表示にもクリアで立体感豊かな動画映像を再現します。
※0、63、127、191、255階調レベル間の各応答速度の平均値です。

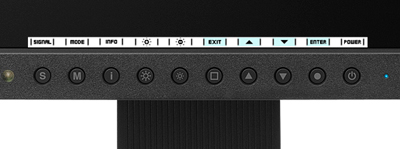

CG243W-Bでは、新OSDを採用。メニュー画面を一新したことで、アイコンや文字表示の視認性が向上、直感的に分かり易いデザインになりました。またベゼル上のボタン操作時、ボタンガイドが表示され、暗所でもボタンの内容を確認しやすくなり、操作性が向上しました。

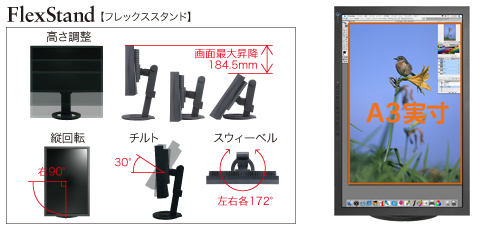

昇降・チルト・スウィーベルの可動範囲が広く、モニター部の縦回転にも対応するFlexStandを採用。最大184.5mmの昇降に対応。特にモニター部を回転する縦表示は、ポートレート表示などに全体像を見渡せ、便利です。

縦回転表示の設定ガイド

※遮光フードは縦回転時のご使用には対応していません。

表示するコンテンツに合わせて最適な表示モードを選べるカラーモードも強化。Webコンテンツで標準的に用いられるsRGB色域確認用にsRGBモード、キャリブレーション時にはCALモードに加えて、代表的な放送の規格で定められた色域とガンマを再現するEBU、Rec709、SMPTE-C、DCIなどのカラーモードをご用意。クリエイティブの幅を広げます。

※ 代表的なカラーモード（一例）

sRGB	sRGB対応機器との簡易的な色合わせに
Custom	ユーザーの好みに応じた色設定で表示
Calibration(CAL)	キャリブレーション専用モード
Emulation(EMU)	sRGBや他モニターの色域をシミュレーションするモード

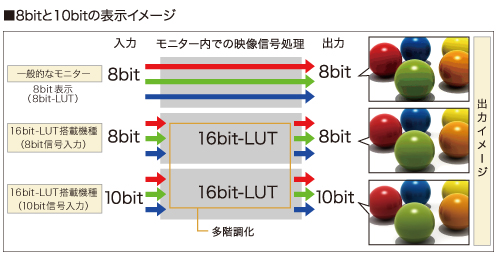

DVI-I 29ピン×2系統に加え、インターフェースの新規格DisplayPortを1系統装備し、3系統入力に対応。DisplayPortを備え10bit入力に対応しているため、10bit表示時には最大約10億7374万色を表示することができ、従来の8bit表示に比べ、さらに豊かな色を再現でき、滑らかな階調表現を実現します。
※10bit表示には10bit出力に対応したビデオカードとソフトウェアが必要です。

推奨最大解像度未満の各解像度の表示を、ノーマル（1：1）、拡大（アスペクト比固定）、フルスクリーン（全画面）の3つのモードから選択することができます。拡大モードでは縦横比を維持したまま拡大できるので、画像のイメージを損なうことなく正しい表示が可能です。

USB2.0対応ハブを抜き差ししやすい側面に2ポート搭載。マウスやキーボードの接続など便利にお使いいただけます。

ColorEdgeはモニター内部の設定を調整することで直接モニターの色表示を調整するハードウェア・キャリブレーションに対応しています。ハードウェアによる調整を行なうことで作業者のスキルなどに左右されない、精度の高い安定したキャリブレーションで印刷物とのカラーマッチングを実現できます。また、モニター自体で色調整を行なうためソフトウェアキャリブレーションに比べ、画質を犠牲にしないキャリブレーションが可能です。

※キャリブレーションには別途センサーが必要になります。

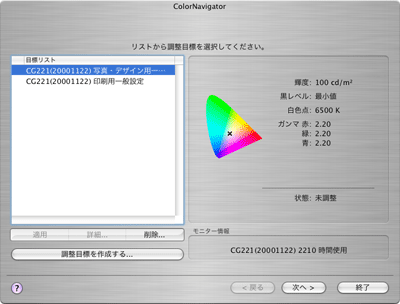

モニター内部回路を調整し、表示状態を整える「ハードウェア・キャリブレーション」に対応。標準添付の専用ソフトウェア ColorNavigatorで、画質を劣化させることなく、精度の高いキャリブレーションが行えます。また、セットでおすすめしているセンサーと組み合わせれば、印刷する紙の白色、環境光の測定も可能です。

※ソフトウェアの詳細、対応センサー、ダウンロードについてはこちらよりご確認ください。

色弱者の見分けにくい色の組合せをシミュレーション表示することのできるソフトウェア UniColor Pro に対応。ハードウェアによってモニターを調整するので、静止画だけでなく動画もリアルタイムにチェックすることが可能です。

※UniColor ProはEIZO WEBサイトよりダウンロードしてご利用ください。

ソフトウェアダウンロード

		ColorEdge CG243W-B
型番	ブラック	CG243W-BBK
サイズ		61cm（24.1）型 （可視域対角61.1cm）
色域		Adobe RGBカバー率98%
パネル方式		IPS（オーバードライブ回路搭載）
推奨最大解像度		1920×1200
表示面積 (横×縦)		518.4×324.0mm
画素ピッチ		0.270mm×0.270mm
最大表示色		DisplayPort:約10億7374万色：10bit対応（約680億色中/12bit-LUT） DVI:約1677万色：8bit対応（約680億色中/12bit-LUT）
視野角		水平178゜/垂直178゜
最大輝度		270cd/m2 (typ.)
コントラスト比		850:1(typ.)
応答速度(黒→白→黒)/中間階調応答速度 ※1		13ms/5ms
入力端子		DVI-I 29ピン×2、DisplayPort×1 (HDCP対応・AV機器接続非対応)
ドットクロック (最大)	デジタル/アナログ	164.5MHz/170MHz
走査周波数 (水平/垂直 ※2)	デジタル	26〜78kHz/23.75〜63Hz （VGA Text時：69〜71Hz）
	アナログ	24〜76kHz/47.5〜86Hz （1600×1200時、1920×1200時：47.5〜61Hz）
同期信号		セパレート、コンポジット
プラグ＆プレイ機能		VESA DDC 2B
USB機能		USB規格Rev.2.0準拠 Up×1、Down×2
スタンド機構		昇降：157mm(最大184.5mm)、チルト：上30°、スウィーベル角度：右172°/左172°、ローテーション：右回り90°
フリーマウント用穴ピッチ (VESA規格)		100mm×100mm
セキュリティ		盗難防止用セーフティロック取付孔装備

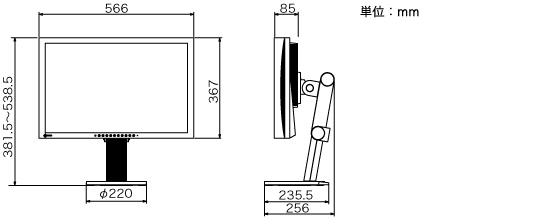

外観寸法 (幅×高さ×奥行)	スタンド部含む	566×381.5〜538.5×242〜256mm（フード装着時：571×387.5〜544.5×371〜384.5mm）
	モニター部のみ	566×367×85mm
質量	スタンド部含む	約10.1kg（フード装着時：約10.9kg）
	モニター部のみ	約7.1kg
電源		AC100-120V/AC200-240V±10%、50/60Hz
消費電力：(　)内は節電時		95W(0.9W以下：DVI-I 1系統入力時、USBアップ非接続時、入力信号「マニュアル設定時」)
デジタルユニフォミティ補正回路		搭載
拡大モード		フルスクリーン、拡大、ノーマル
画面表示モード選択（カラーモード）※3		Custom、sRGB、EBU、Rec709、SMPTE-C、DCI、Calibration (CAL)
ScreenManager調整機能 (OSD)	自動調整（アナログのみ）	オートアジャスト
	画像調整	アナログのみ：クロック、フェーズ、ポジション、解像度、レンジ調整
	色調整 ※4	輝度、コントラスト、黒レベル、色温度 (4000K〜10000Kまで500K単位、9300K)、ガンマ、色の濃さ、色合い、ゲイン、6色調整、輪郭補正
	省電力設定(PowerManager)	(デジタル）DVI：DVI DMPM、DisplayPort：DisplayPort Ver.1.1a準拠 （アナログ）VESA DPMS
	その他	ボタンガイド、入力信号切替、インフォメーション (解像度、使用時間等)、OSDメニュー設定、調整ロック、言語選択 (9ヶ国語)、ビープ音、電源ランプ、オフタイマー、リセット
主な適合規格		TCO'03、PCグリーンラベル（2009年度版）※5、TUV/S、TUV/Ergonomics、TUV/GS、cTUVus、CE、C-Tick、CB、VCCI-B、FCC-B、Canadian ICES-003-B、CCC、RoHS、中国RoHS、J-Mossグリーンマーク ※6、グリーン購入法、WEEE
主な付属品	モニターケーブル	DVI-D〜DVI-D、DVI-I〜D-Sub15ピン (ミニ)
	その他	2芯アダプタ付電源コード、USBケーブル、ユーティリティディスク（ColorNavigator、取扱説明書）、VESAマウント取付用ネジ（M4×12mm）×4本、クイックリファレンス、調整データシート、保証書、セットアップガイド、ScreenCleaner、遮光フード
保証期間		お買い上げの日より5年間 ※7

※1 0、63、127、191、255階調レベル間の各応答速度の平均値です。

※2 インターレース表示には対応しておりません。

※3 キャリブレーション実行時は自動的にCalibration(CAL)モードに切り替わります。
また、Calibrationモードにのみキャリブレーションの調整結果が反映されます。

※4 Calibrationモード時は調整できません。

※5 PC3R「PCグリーンラベル制度」の審査基準を満たしています。詳細はhttp://www.pc3r.jp/をご覧ください。

※6 当社のJ-Mossグリーンマーク製品の詳細情報は、EIZO Webサイトをご覧ください。

※7 ただし、液晶パネルの保証期間はお買い上げの日より3年以内です。また、輝度の保証期間は、 お買い上げの日より3年間かつ製品使用時間が10,000時間以内です。尚、推奨輝度（120cd/m2）以下、色温度5000〜6500Kでのご使用の場合に限定されます。

液晶パネルは、非常に精密度の高い技術で作られていますが、画素欠けや常時点灯する画素が見える場合がありますのであらかじめご了承ください。また、有効ドット数の割合は99.9994%以上です。
